サンウッドの建具（ドア、引戸、クローゼット）構造

ドアカマチとパネル

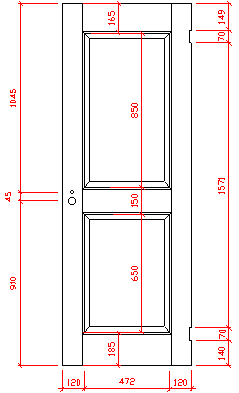

1図：2パネル構造

サンウッドのポプラ無垢建具（ドア、引戸、クローゼット）は、無垢の縦ガマチ（枠）2本と横ガマチ3本を組んだ枠に2枚の無垢パネルが入った2パネルタイプが基本です（1図参照）。 カマチは選別した無垢柾目材を使用しており、無垢一枚物または2〜3枚をラミネート（＝横接ぎ）したものですが、柾目ですので、ラミネートであってもその事はほとんど分りません（写真参照）。 パネル部分は無垢ラミネート材で（長さのジョイント＝フィンガージョイントはありません）、端が細い立体パネルを採用しています（写真参照）。 無垢ですので伸縮、反り、ねじれなどの欠点が出る事もございますが、このドアの作り方のの利点は、無垢木材固有の動き（収縮･伸張）を吸収し最小限に押さえられる事です。 平均的な無垢木材は、5%の含水率変化で1〜1.5%厚さ幅が伸縮します （長さはほとんど動きません）。 そうすると、700mmのものは7〜10.5mm動く事になります。 ドアの幅が7mmも動くと、大変です。 ドアが閉まらなくなったりします。

ホワイトアッシュ ドア カマチ
ホワイトアッシュドアカマチ例

それを、ドアの作りをカマチとパネル部分に分ける事で、動きをカマチ部分の動きだけに限定しています。 縦ガマチの幅は120mmで、両側で240mmですから1%動いても2〜3mmの変化で済みます。 パネル部分の動きは構造上カマチの溝で吸収されるようになっています（これがこのドアのポイントです）。 2〜3mmの動きであれば調整可能ですから安心です。 一年を過ぎると更に落ち着いて安定します。
無垢木材自然塗装ならではの利点も見逃せません。ペットが爪で傷つけてしまったとしても、サンダーをかけて塗り直せば簡単に補修できます。MDFや合板に突き板や塩ビシートを貼ったドアではそうはいきません。無垢自然塗装ですからペットにも優しいドアです。
ホワイトアッシュ無垢ドア、ヒノキ無垢ドア、杉無垢ドアもこの2パネルタイプ構造が基本です。

ニヤトードア一枚パネル構造
一枚パネル
ホワイトアッシュドア４枚パネル構造
４枚パネル

ホワイトアッシュは硬めの木でやや大きく伸縮するので、 ４枚パネル構造を採用していましたが、人乾方法、養生期間、カマチ溝深さ改良などで、 伸縮の問題が解決されましたので、現在はやはり２枚パネル構造を採用しています。

一方、ニヤトードアは一枚パネル構造です。 ニヤトーは南洋材で原木の径が大きいため動きが小さいのです。 また、フラットな合板突き板パネルを採用していますからパネルの動きはほとんどありません。 そのためニヤトードアは一枚パネル構造でも問題が起きません。


フリーサイズタイプ（フラットタイプ）ドアの構造

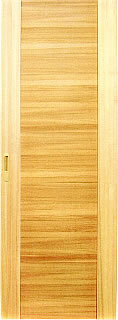

フリーサイズタイプ ドア
フリーサイズ ドア
フリーサイズタイプ クローゼット
フリーサイズ
クローゼット

フリーサイズタイプドアは標準タイプドアと違い、横カマチは使っていません。 縦ガマチ2本の間に200mm幅の板を並べたパネルが挟まれている構造になっています。 パネルを構成する個々の板は、ポプラフリーサイズドアの場合はファルカタ（南洋桐）の集成板に突き板を貼ったもので、 レッドシダー、杉、ヒノキドアの場合は無垢材をラミネート（＝横接ぎ）したものです。 この構造は、木材が繊維方向（縦方向）にはほとんど伸縮しない事を利用しています。 無垢材を横に並べているので、パネルの幅はほとんど伸縮しません。 カマチは120ミリ（クローゼットの場合は60ミリ）が2本ですから、 ドア幅全体は2〜3ミリ程度の動きに収まります。 ドアの縦方向は、パネルを構成する板に実（サネ）加工がなされていて、動きを逃がすようになっています。


>> ページの最上部へ

ドア サイズ

2パネルタイプ標準ドアと引戸のサイズ

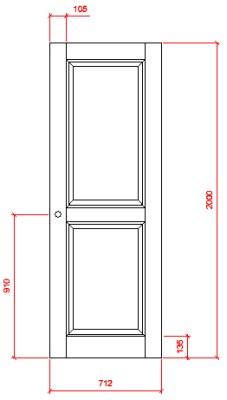

712Wドアのサイズ
712Wドアのサイズ

ドア枠サイズ

クリアランス（ドアとドア枠の間の隙間）


納り図はここをクリックして下さい



フラットタイプドアと引戸のサイズ

ポプラフラットタイプ片引戸
ポプラフラットタイプ片引戸



>> ページの最上部へ

クローゼット サイズ

2パネルタイプクローゼットのサイズ

394Wクローゼットのサイズ
394Wクローゼットのサイズ

クローゼット枠サイズ

クリアランス（クローゼット扉と枠の間の隙間）

納り図はここをクリックして下さい
